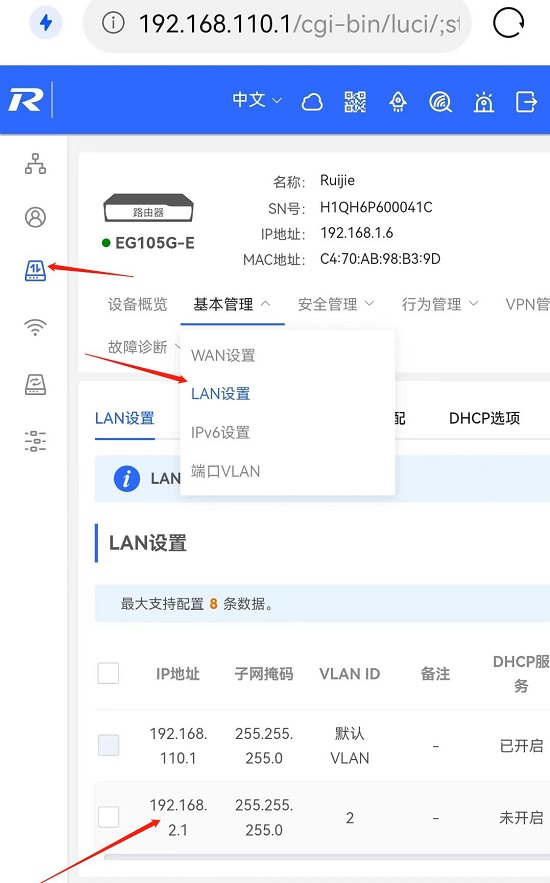

首先将宽带机顶盒千兆口网线连接到路由的WAN口,POE交换机的网线接入路由LAN1口,机顶盒ITV口网线接入路由LAN2口,无线AP的网线统一接入POE交换,机手机或电脑连接路由器,然后输入路由IP地址进入路由器设置页面,进入后选择“基本管理”---->“LAN设置”,在此配置一个LAN地址,比如192.168.2.1。

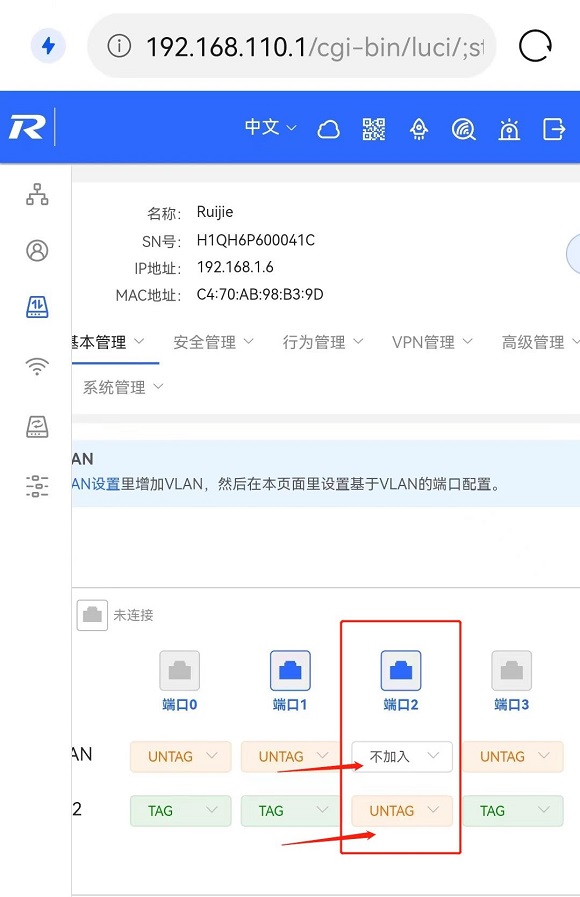

在路由LAN设置里面找到ITV信号接入的路由端口如端口2就是LAN口2,设置如图

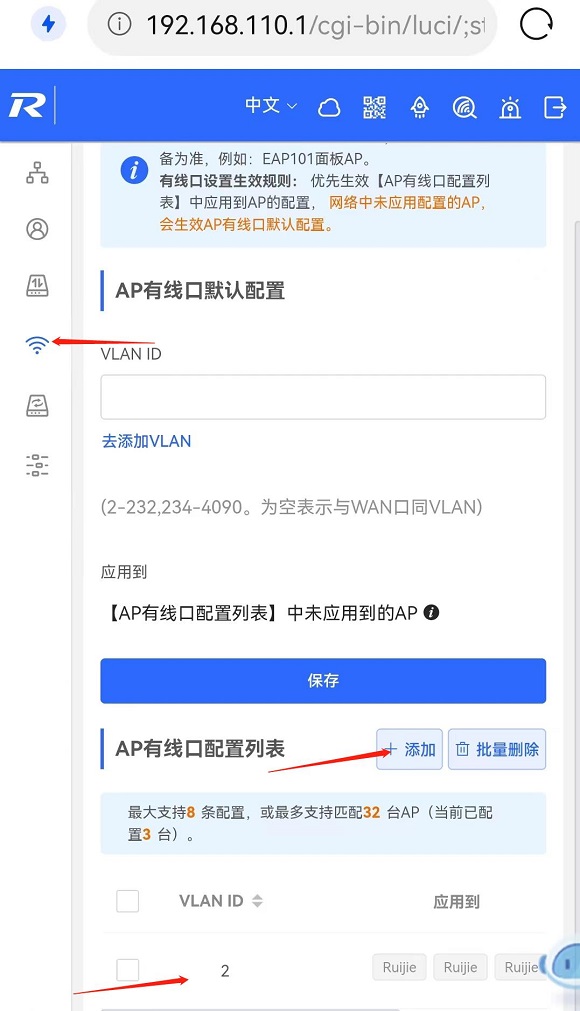

在网络配置里面的AP有线口配置列表添加需要连接机顶盒的AP,如图,这样整个配置过程就结束了。
